Tutorial Sammlung für das Samsung Galaxy S4 I9505 (SGS4)
Wie schon beim S3 werde ich auch für das neue S4 I9505 eine Tutorial Sammlung anlegen um euch das rooten und flashen etwas zu vereinfachen. Wie gehabt beginnen wir mit den wichtigsten Begriffe und allgemeines Wissen rum ums Thema flashen, damit auch die Neuen unter euch wissen womit wir uns beschäftigen.

Was lerne ich wenn ich das lese?
Nach dem ihr diesen Thread gelesen habt besitzt ihr das nötige Grundwissen um euer frisch erworbenes Samsung Galaxy S4 I9505 (nachfolgend SGS4 oder S4 genannt) zu rooten und eine neue Firmware aufzuspielen. Dafür zeige ich euch auch wie ihr wichtige Backups anlegt, sodass so wenig wie möglich schief gehen kann. Zusätzlich werden wir uns anschauen wie sich das S4 wieder auf Werkseinstellung zurück setzen lässt, für den Fall dass ihr die Garantie in Anspruch nehmen müsst.

Vorbereitungen?
Oh ja, ihr solltet euch vorbereiten. Ihr fummelt an der Software eures teuren Geräts herum, daher ist es nicht zuviel verlangt sich vorab etwas zu informieren. Das könnt ihr am besten hier:

• Flashing Bibel: allgemeines über flashen und Android
• Glossar: Umfassende Begriffserklärung

Wozu brauche ich Root?
Root wird benötigt um Admin auf eurem Gerät zu werden. Ähnlich wie bei Windows gleicht es dem "normalen Benutzer" und dem "Administrator". Ihr könnt somit also euer gesamtes System umschreiben, bearbeiten oder austauschen.

einige Vorteile

• Volle Kontrolle über das Android Betriebssystem
• Installierte Apps können auf die SD Karte verschoben werden, dies entlastet den internen Speicher des Android Gerätes
• System Dateien können modifiziert werden – so können vorinstallierte Dateien verändert werden wie z. B.
• Themes
• Kern Applikationen wie Kalender, Kontaktverwaltung, Uhr,….
• Bootloader
• und vieles weitere mehr….Verwendung von Apps, die Root Rechte benötigen
• Einige nützliche Apps verlangen zwingend Root Zugriff auf das Android Betriebssystem und können nur verwendet werden, wenn das Gerät gerootet wurde.
• z. B. Tethering , Task Manager um Apps zwingend beenden zu können, Programme zum Erstellen von Screenshots,….Backup des kompletten Systems erstellen
• Auf der SD Karte können somit Sicherungsdateien der Files angelegt werden.Der Cache für Apps wie den Browser, Maps oder Android Market,… können auf die SD Karte ausgelagert werden, was ebenfalls internen Speicherplatz schont.
• Ein Neustart des kompletten Systems über ein Terminal App ist mit einem einfachen Befehl möglich (su reboot )
  Volle Zugriffsrechte auf Dateien des Gerätes

Nachteile:
- euer Gerät kann beschädigt werden wofür ich und die Herausgeber der hier erwähnten Links keine Haftung übernehmen werden. ALLES AUF EIGENE GEFAHR! Jedoch kann ich euch versichern das bisher noch kein Fall bekannt ist, in dem ein Gerät, welches nach dieser Anleitung geflash wurde, kaputt gegangen ist.
- eure Garantie erlischt. Momentan ist es nicht möglich den original Zustand wiederher zustellen. Das wird aber mit Sicherheit noch kommen...

Inhalt:
1. Glossar / Begriffserklärung
2. Backups anlegen
3. root-Rechte einrichten
3.1 via Odin
3.1 via Custom Recovery
4. Firmware flashen
5. Un-Root/Werkszustand herstellen (Garantie)

Downloads in diesem Tutorial:

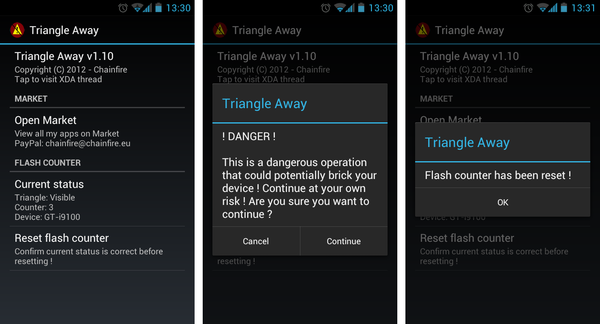

Samsung Kies | Treiber (standalone) | Odin | CF-AutoRoot | TriangleAway | StockRecovery | StockKernel | CWM

Zusätzliche Downloads:
Stock Firmwares: DBT (ohne branding) | E-Plus | O2 | T-Mobile | Vodafone
Custom Firmwares: CyanogenMod 10.1
Custom Kernels: Abyss | Adam

— geändert am 04.09.2016, 22:38:26

1. Glossar / Begriffserklärung
Hier folgt ein Auszug der wichtigsten Begriffe der Android "flash-Welt". Es werden die in diesem Tutorial verwendeten Begriffe aufgelistet, für eine ausführlichere Begriffserklärung empfehle ich diesen Link. Zudem kann dort vorweg die "Flashing Bibel" durchstöbert werden um etwas mehr Klarheit der Materie zu erlangen.

Backup:
*Nandroid/CWM*
- 1:1 Systemabbild. Sichert das komplette System, genau wie es ist.
Titanium Backup
- Sichert einzelne Apps, Dateien etc. Kein komplettes Abbild.
MyPhoneExplorer
- Sichert private Daten, wie z.B. Kontakte, SMS, Fotos etc.
MyBackup
- Sichert private Daten, wie z.B. Kontakte, SMS, Fotos etc.

Download Modus:
Damit der PC einen neuen Kernel oder eine andere FW auf eurem Handy installieren kann, müsst ihr es in den Download-Modus bringen. Dazu schaltet ihr das Handy zunächst aus. Drückt dann als erstes die VolumeDown-Taste, danach den Homebutton und startet das Handy mit dem Powerbutton. Ihr müsst dabei alle 3 Tasten gleichzeitig gedrückt halten bis ihr im Download-Modus seid. Danach nochmal mit VOL-UP bestätigen.

EFS-Ordner:
siehe "Product Code"

Firmware/FW:
Kurz erklärt ist die Firmware das Betriebssystem des Smartphones. Doch im Gegensatz zu einem normalen Computer-Betriebssystem, das auf sehr vielen PC-Komponenten seinen Dienst verrichtet, ist der Grundgedanke einer Firmware, fest mit einem Gerät verbunden zu sein. Der eingeschränkten Wahlfreiheit steht der Vorteil gegenüber, dass eine Firmware immer an ein vorhandenes System angepasst wurde und so im normalen Fall alle zur Verfügung stehenden Hardware-Ressourcen optimal nutzt. Die Firmware liegt bei Smartphones in einem Flash-Speicher namens ROM.

flashen:
“Flashen” bezeichnet das Überschreiben eines Flashspeichers. In Handy wird in der Regel damit das Aufspielen einer (meist in .zip Format) CFW, Themes, oder ein Programm auf ein Endgerät bezeichnet.

Kernel:
Ein Kernel (dt. Betriebssystemkern) ist der “Grundbaustein” eines Betriebssystems. Er regelt die Prozess- und Datenverwaltung. In einem Betriebssystem bildet er die unterste Schicht (Layer) der Software. D.h., er ist der Hardware am nächsten und hat somit direkten Zugriff auf sie. Man kann den Kernel auch als Vermittler zwischen den Anwendungsprogrammen und der Hardware bezeichnen.
Der Kernel kontrolliert u.A. den Zugriff auf die CPU und den Speicher. D.h., er entscheidet welche Applikation wieviel Speicher bekommt und was zuerst ausgeführt werden soll.
Im Kernel sind auch die meisten Treiber abgelegt, welche die einzelnen Hardware Komponenten benötigen. Zb. die Treiber von der Kamera, oder die W-LAN Treiber.

KIES:
Synconisations-Software von Samsung. Vergleichbar mit iTunes bei Apple. >download<

Odin:
Mit Odin lassen sich neue Kernels und Firmwares aufspielen. Odin ist eine orginal Samsung Software. Mitwarbeiter der Firma verwenden dieses Programm selbst, um ihre eigenen Firmware auf das Handy aufzuspielen und zu testen >download<

Product Code (efs):
Zur Identifikation gibt es beim SGS verschiedene Merkmale.. Zum einen die IMEI, diese ist sozusagen die Fahrgestellnummer eines Handys und damit einzigartig ist. Beim SGS ist im Bezug auf Updates und Garantie zusätzlich der ProductCode sehr bedeutend. Der ProductCode sagt der Software KIES was für ein Gerät man hat, und dementsprechend zeigt Kies einem ein neues Update an oder eben auch nicht!
Sowohl der ProductCode als auch die IMEI werden in verschiedenen Dateien im /efs/ Ordner im /root/-Verzeichnis eures SGS gespeichert.
Bei einem Flash können diese Dateien überschrieben / verändert werden.
Aus diesem Grund ist eine Sicherung dieses Ordners extrem wichtig um euer SGS nach einem misglückten Flash wieder zurück in den Originalzustand zu versetzen.

recovery-Mode (CWMr):
Im Recovery-Modus könnt ihr ein CWM-Backup erstellen und vieles mehr. Ihr erreicht den Recovery-Mode indem ihr die VolumeUp-Taste drückt, dann den Homebutton und anschliessend das Handy mit dem Powerbutton anschaltet. Ihr müsst dabei alle 3 Tasten gleichzeitig gedrückt halten bis ihr im Recovery-Modus seid. Ihr steuert mit Vol-Up/Down, bestätigt mit Powerbutton und geht einen Schritt zurück mit dem Powerbutton.

root:
Root ist eigentlich nur ein Begriff für die Rechte die der Benutzer im aktuellen System hat. Root ist hierbei das höchste Recht, der Benutzer darf also alles machen was er möchte, im zweifelsfall auch das System zerstören. Es bietet aber auch einige Vorteile, diese wären z.b. Volle Kontrolle über das System, Backup des kompletten Systems, System Dateien verändern, Apps die höhere Rechte benutzen ausführen, Cache der Apps löschen und noch vieles mehr.

— geändert am 04.09.2016, 22:37:57

Beim S4 funktionieren die üblichen Tool wie kTool leider nicht um eure IMEI oder die EFS-Dateien zu sichern. Darum gibts hier nun eine extra Anleitung für das S4 I9505 wie man ein IMEI/EFS-Backup erstellt.

Voraussetzungen:
[✔] Samsung Galaxy S4 I9505 mit mindestens 50% Akkukapazität
[✔] Samsung KIES: download (ihr müsst KIES installieren, die Treiber alleine reichen NICHT aus)
[✔] QPST: download (muss wiefolgt auf dem PC installiert werden)

QPST auf dem PC einrichten:
Dieses Tutorial ist nur für Windows Nutzer geeignet. Die Tools sind nicht für Linux oder MAC verfügtbar und sollten auch nicht in einer virtuellen Maschine ausgeführt werden.
1. Wählt *#0808# auf eurem Telefon. Danach im oberen Beich “ AP ” und im unteren Bereich “ RNDIS + DM + MODEM ” auswählen und mit “ Ok ” bestätigen. Mit Hilfe der “Zurück” Taste das Menu verlassen. Das Telefon ist nun im sogenannten Diag Mode.
2. Beendet Kies vollständig über den Taskmanager
3. Verbindet nun das S4 via USB Kabel mit dem PC
4. QPST Configuration startet -> den Tab “ Ports ” auswählen -> “ Add Ne Port… ” anklicken
5. Wählt den Port mit USB/QC Diagnostic und SURF9615 im Namen aus und bestätigt mit “ Ok ” – Nun sollte der Port in der Liste auftauchen und mit “Enabled” vermerkt sein

Backup der IMEI & NV Data:
1. Startet die App “Software Download” und wählt den Reiter “ Backup “
2. Mit dem “ Browse ” Button betätigen und einen Speicherort auswählen
3. Mit “ Start ” betätigen – wartet, bis der Vorgang abgeschlossen ist
4. Die erhaltene QCN-Datei sollte ca. 350 kB groß sein

Restore der IMEI & NV Data
1. Startet die App “Software Download” und wählt den Reiter “ Restore “
2. Mit “ Browse ” bestätigen und euer Backup auswählen
3. Mit “ Start ” betätigen – wartet bis der Vorgang abgeschlossen ist
4. *#06# sollte nun wieder die richtige IMEI anzeigen

USB-Modus nach der Verwendung von QPST wieder umstellen:
Wählt *#0808# -> wählt im oberen Bereich “ AP ” -> im unteren Bereich “ MTP + ADB ” -> bestätigt mit “ Ok ” -> Menü verlassen mit “Zurück-Taste”

EFS Backup:
Zusätzlich sollte auch ein EFS Backup angelegt werden. Da die üblichen Tools, die man von anderen Samsung Geräten gewohnt ist, beim S4 nicht funktionieren, muss das alles manuell erledigt werden. Ihr braucht dazu ein S4 mit root.
In einem Terminal-Emulator oder in einer ADB Shell gibt man nun folgende Befehle ein:

Folgende EFS Partitionen müssen gesichert werden:

 /dev/block/mmcblk0p10
/dev/block/mmcblk0p13
/dev/block/mmcblk0p14
/dev/block/mmcblk0p15

Die entsprechenden Befehle für die Shell wären also:

su -c 'dd if=/dev/block/mmcblk0p10 of=/sdcard/efs.bin' su -c 'dd
if=/dev/block/mmcblk0p13 of=/sdcard/m9kefs1.bin' su -c 'dd
if=/dev/block/mmcblk0p14 of=/sdcard/m9kefs2.bin' su -c 'dd
if=/dev/block/mmcblk0p15 of=/sdcard/m9kefs3.bin'

Die EFS Backups befinden sich nun auf der internen SD. Die erste Datei sollte ca. 13,6MB groß sein, die anderen 3 ca. 780KByte. Speichert sie zusätzlich auf eurem PC!

EFS Restore:
Das Wiederherstellen der EFS geht mit folgenden Befehlen:

 su -c 'dd if=/sdcard/efs.bin of=/dev/block/mmcblk0p10'
su -c 'dd if=/sdcard/m9kefs1.bin of=/dev/block/mmcblk0p13'
su -c 'dd if=/sdcard/m9kefs2.bin of=/dev/block/mmcblk0p14'
su -c 'dd if=/sdcard/m9kefs3.bin of=/dev/block/mmcblk0p15'
